Berapa banyak dari kita yang sering lupa mematikan colokan charger, kipas angin, atau perangkat setup meja kerja saat buru-buru keluar rumah? Membeli smart power strip bermerek di pasaran memang praktis, tapi harganya kerap bikin dompet meringis, belum lagi ekosistem aplikasinya yang sering terkunci.

Padahal, kalau kamu paham logika dasarnya, membangun perangkat otomasi rumah sendiri jauh lebih memuaskan. Modalnya cuma mikrokontroler murah meriah, modul sakelar digital, dan sedikit solderan timah. Lewat proyek DIY ini, kita bakal membedah cara mengubah terminal listrik konvensional menjadi terminal pintar berbasis IoT yang bisa dikendalikan langsung lewat smartphone.

---

Senjata Utama: Memilih Komponen yang Tepat

Membangun hardware IoT bukan cuma soal menyambung kabel asal nyala, tapi soal keandalan sistem jangka panjang. Berikut komponen yang wajib kamu siapkan di atas meja kerja:

Komponen / Alat	Fungsi Utama dalam Build

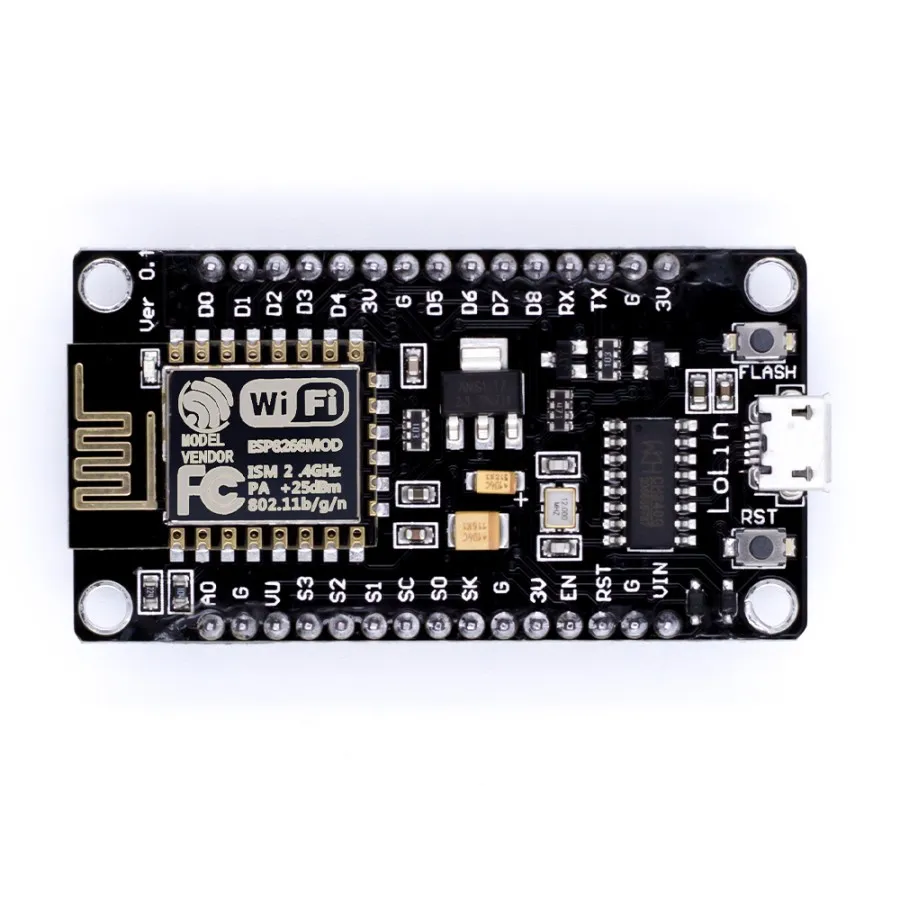

NodeMCU ESP8266	Otak utama mikrokontroler sekaligus modul Wi-Fi onboard

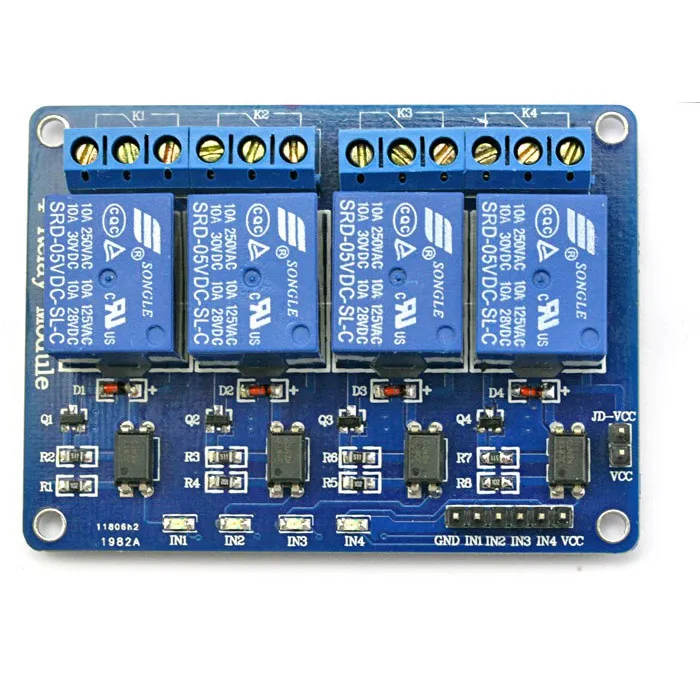

Modul Relay 4 Channel	Sakelar elektromagnetik pengendali arus beban tinggi

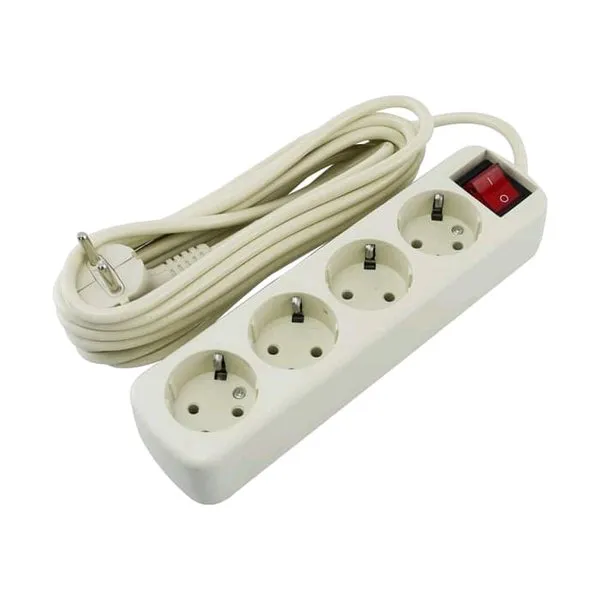

Terminal Listrik	Wadah fisik colokan beban daya yang akan dimodifikasi

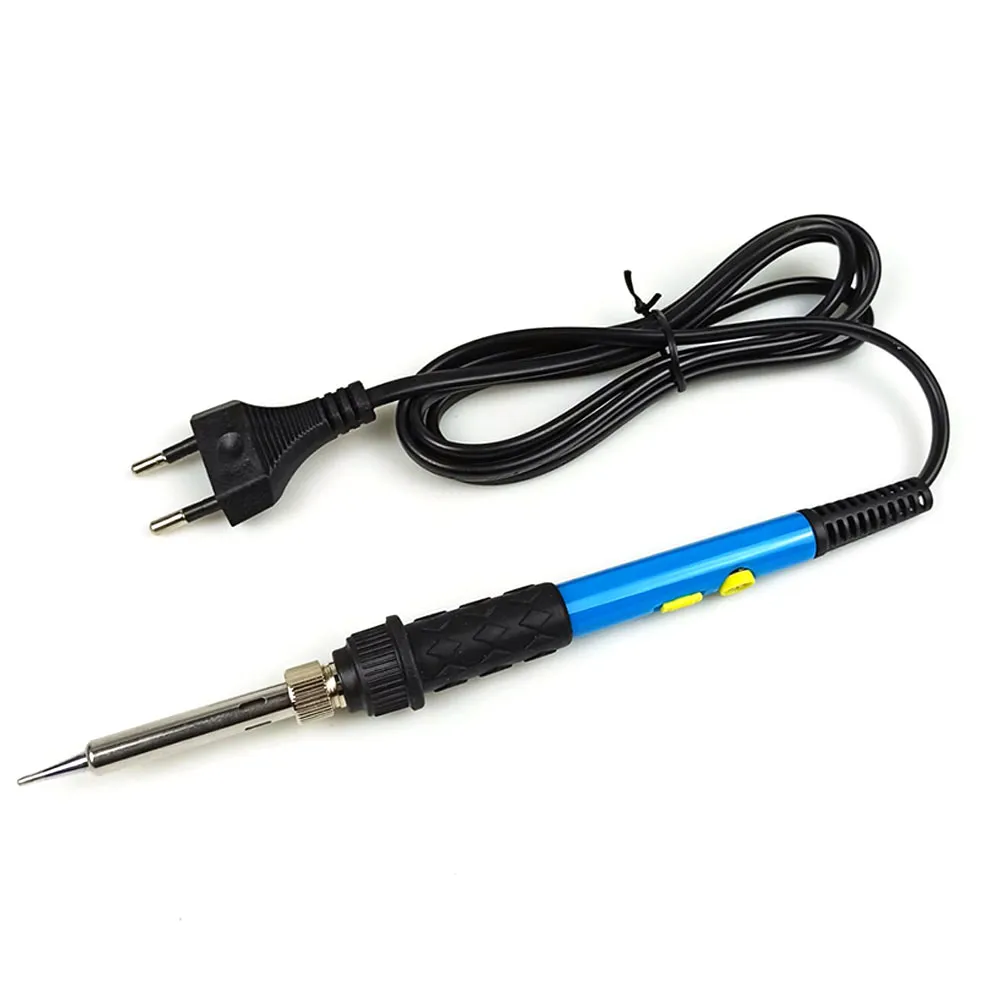

Solder & Timah	Alat fiksasi koneksi jalur daya dan kabel
Akun Blynk	Platform antarmuka mobile/cloud untuk kontrol nirkabel

NodeMCU ESP8266 dipilih karena form factor yang ringkas dan sudah terintegrasi modul Wi-Fi tanpa perlu modul transceiver tambahan. Otak kecil ini bertugas menangkap sinyal perintah via jaringan nirkabel lalu meneruskannya ke pin output.

Sementara itu, modul Relay 4 Channel berperan sebagai jembatan fisik antara sirkuit digital bertegangan rendah dengan beban arus listrik AC. Prinsip kerjanya murni elektromagnetik: arus kecil dari pin data NodeMCU memicu kumparan relay untuk menggerakkan kontaktor, mengubah status jalur listrik dari posisi terbuka ke tertutup atau sebaliknya.

---

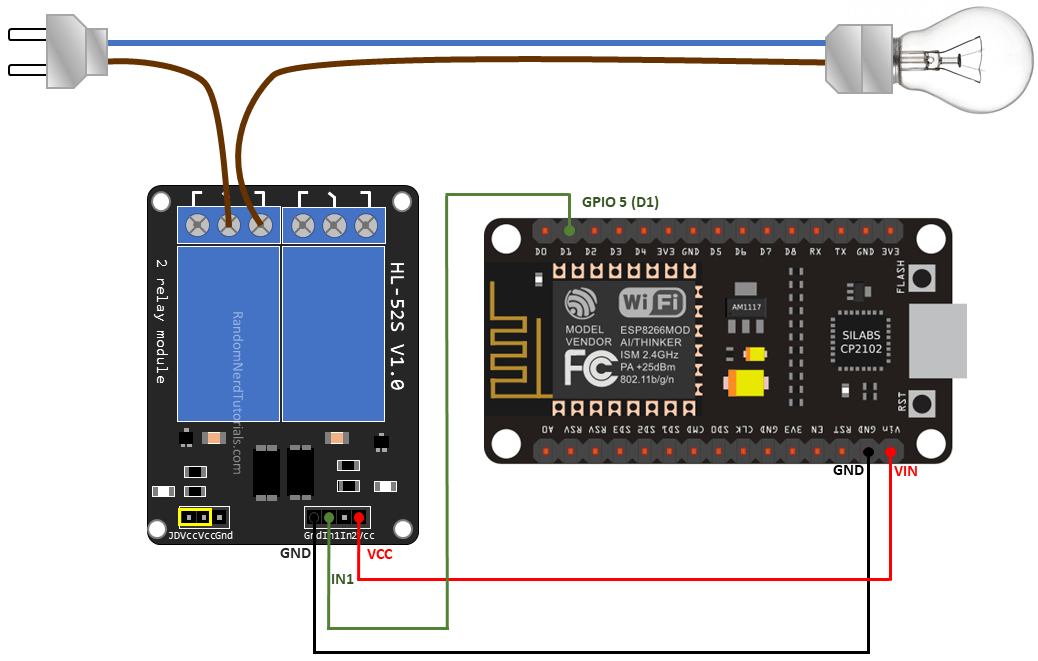

Skema Rangkaian dan Jalur Pengkabelan

Sebelum menyalakan solder, pastikan kamu memahami logika interkoneksi antar modul. Keselamatan kelistrikan adalah prioritas absolut saat menangani terminal daya.

Ikuti tahapan integrasi hardware berikut:

1. Pemeriksaan Fisik: Pastikan NodeMCU dan modul relay dalam kondisi prima, bebas dari korsleting jalur tembaga atau pin bengkok.
2. Jalur Sinyal Kontrol: Hubungkan pin digital D1 pada NodeMCU ke pin input data (IN/SIGNAL) pada modul relay menggunakan kabel jumper. Ulangi untuk pin D2, D3, dan D4 jika mengontrol seluruh 4 channel relay.
3. Penyelarasan Ground: Pasang kabel jumper dari pin GND NodeMCU ke pin GND pada modul relay.
4. Distribusi Daya Logika: Sambungkan pin VIN pada NodeMCU ke pin VCC pada modul relay. Gunakan sumber daya eksternal yang sesuai jika beban daya kumparan relay memerlukannya.
5. Jalur Beban Terminal Listrik: Pasang kabel fasa terminal listrik ke terminal COM (Common) dan pilih terminal keluaran:
   • NO (Normally Open): Beban listrik default dalam keadaan terputus, baru mengalir saat relay dipicu aktif.
   • NC (Normally Closed): Beban listrik default menyala terus, dan akan terputus ketika relay aktif.

---

Konfigurasi Firmware dan Integrasi Blynk

Setelah sisi hardware terpasang rapi, saatnya mengisi firmware ke dalam ESP8266. Kita memanfaatkan ekosistem Blynk IoT untuk membangun antarmuka kontrol di smartphone secara instan.

Buka IDE Arduino favoritmu, masukkan kredensial Wi-Fi serta auth token dari dashboard akun Blynk, lalu upload source code berikut:

c
#define BLYNK_PRINT Serial

#include <ESP8266WiFi.h>
#include <BlynkSimpleEsp8266.h>

// Dapatkan Auth Token dari Dashboard / Aplikasi Blynk (Project Settings)
char auth[] = "mWq0GOmizc2NY5-1uY0hPUDhIxxxx"; // Ganti dengan Blynk API key milikmu

// Kredensial Wi-Fi rumah / setup studio
char ssid[] = "lusy";           // Nama SSID Wi-Fi
char pass[] = "lusycantik3";    // Password Wi-Fi

void setup()
{
  // Inisialisasi serial monitor untuk debugging
  Serial.begin(9600);

  // Set default pin digital ke logika HIGH (menyesuaikan tipe trigger relay)
  digitalWrite(D1, HIGH);
  digitalWrite(D2, HIGH);
  digitalWrite(D3, HIGH);
  digitalWrite(D4, HIGH);

  // Inisialisasi koneksi Blynk
  Blynk.begin(auth, ssid, pass);

  // Opsi alternatif konfigurasi server khusus:
  // Blynk.begin(auth, ssid, pass, "blynk-cloud.com", 80);
  // Blynk.begin(auth, ssid, pass, IPAddress(192,168,1,100), 8080);
}

void loop()
{
  // Eksekusi proses background komunikasi Blynk Cloud
  Blynk.run();
}

Pastikan tidak ada salah ketik pada string autentikasi dan kredensial Wi-Fi. Fungsi digitalWrite() pada blok setup() bertugas menjaga kondisi relay tetap stabil sesaat setelah perangkat dinyalakan. Begitu fungsi Blynk.run() berjalan pada void loop, terminal colokan siap menerima perintah on/off langsung dari layar handphone.

Untuk melihat implementasi perakitan secara visual, simak rekaman video tutorialnya berikut ini:

---

Pengujian dan Standar Keamanan

Jangan buru-buru menutup casing terminal listrik. Lakukan pengujian awal tanpa menyambungkan steker utama ke stopkontak dinding:

• Tes konektivitas: Periksa apakah NodeMCU sukses terhubung ke SSID Wi-Fi dan status perangkat berubah menjadi 'Online' di aplikasi Blynk.
• Tes switching: Tekan tombol kontrol di smartphone dan dengarkan suara klik mekanis dari modul relay. Bunyi tersebut menandakan kontaktor elektromagnetik berpindah posisi dengan mulus.
• Isolasi akhir: Lapisi seluruh sambungan kabel AC dengan insulasi yang aman sebelum terminal ditutup rapat.

Membangun smart power strip sendiri memberi fleksibilitas penuh terhadap setup ruanganmu tanpa ketergantungan pada produk tertutup pabrikan. Lebih hemat biaya, mudah diperbaiki saat ada komponen aus, dan tentu saja: kepuasan oprek level maksimal.
